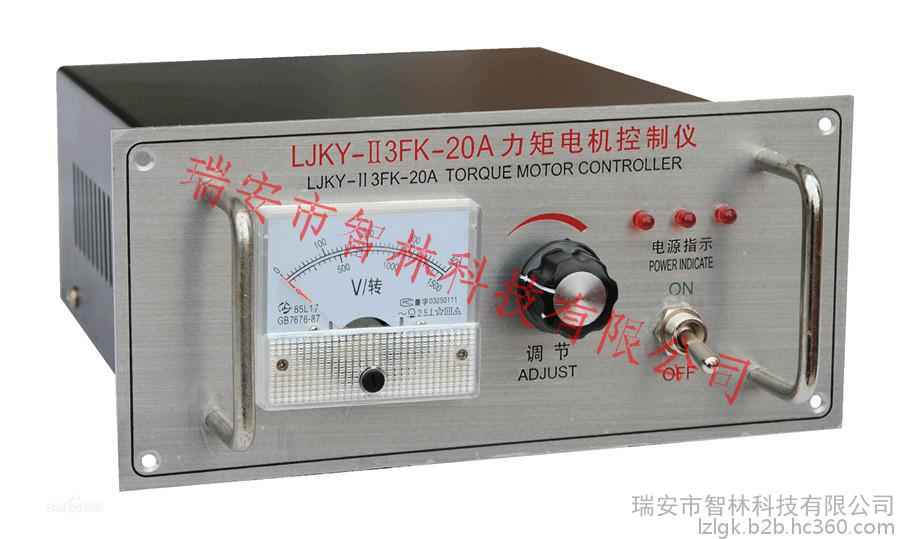

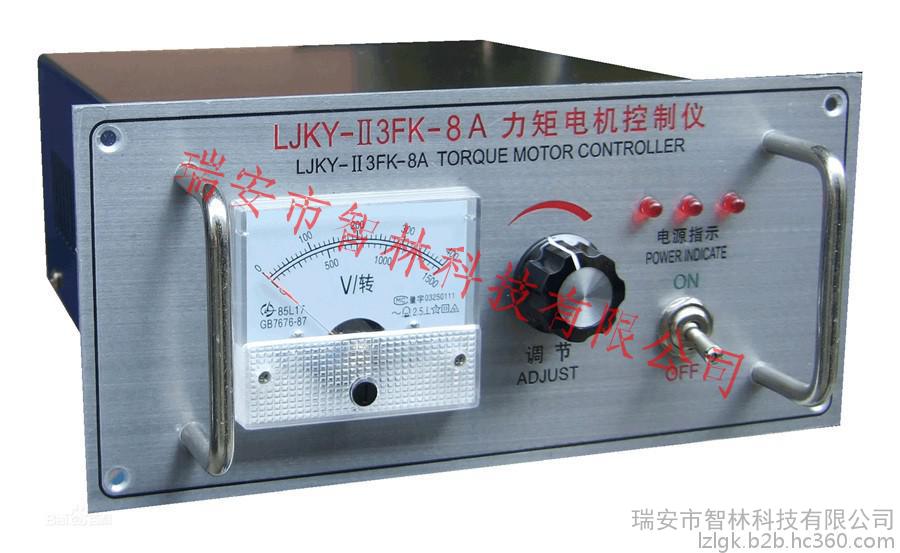

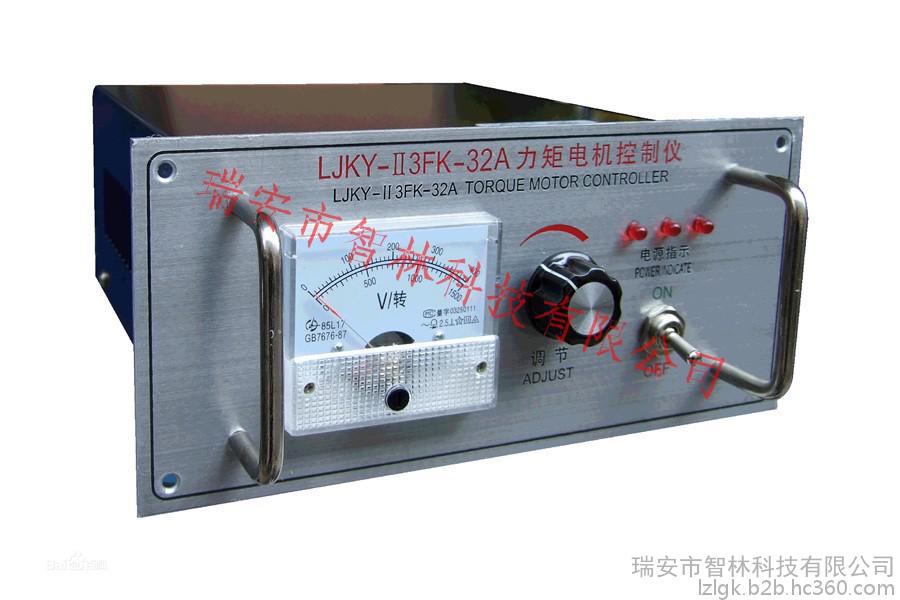

一 、简介
本控制器为替代三相自耦变压器而专门设计的一种先进的全电子化控制装置,能工作在电阻、电感性负载.广泛应用于五金塑料机械、电线、电缆、绳网、印刷、造纸、锅炉、
起重、机床等通用机械行业中的卷绕设备.与三相自耦变压器相比,本控制仪采用电子调节
,无触点磨损,电压调节平稳,启动性能好,体积小,重量轻,效率高,发热小,(经测定平均节
能17%以上),使用寿命长,安装维修方便.
二 、参数
1 额定电压:三相380V正负10%
2 频率:50Hz-60Hz
3 输出电压范围：0V-365V
4 输出最大电流:5A、13A、20A、25A
5 输出电压三相相差;正负5%
6 转矩调节比:10:1
7 外形尺寸;(长*宽*高)220*100*240mm,开孔尺寸（宽*高)190*90mm
三、安装须知
1 使用本产品之前,应仔细阅读说明书
2 请不要安装在高温,高湿度的环境中.
3 请不要安装再高振动的机器设备上.
4 请不要安装在有油污,易燃气体环境中
5 请遵守安装需知,未依上述规定安装导致控制仪损坏或发生危险事件责任自担.
四、工作原理及特点
三相力矩电机控制仪主回路采用进口双向可控硅,改变可控硅的开放角大小,使电
机的工作电压从0-365V连续可调(电机启动电压为60V),也就实现了平衡调压调速
过程,以满足不同生产工艺要求,工作稳定可靠.
五 操作方法
1 接线说明:将三相交流电源经三极自动开关接入力矩电机控制仪的输入ABC,控
制仪的输出D1、D2、D3接力矩电机W1、V1、U1，力矩电机必须符合Y型、 △型接法，
（参照电机接线说明），Y型力矩电机公共点（即中心）不需接到零线上如图；
2、操作步骤
（1）调速旋钮旋至零位
（2）接通总电源，打开控制仪开关（指示灯亮）
（3）调节电位器旋钮，使电机达到你所需要的速度。
六、注意事项
1、严禁输出短路
2、为了提高控制仪的使用寿命及性能，控制器需单独接电源开关，一般输出电
压调节在150-300V内，属电机正常工作范围，同时注意不工作时关断电源开关。
3、如经常工作在低转速、低转矩时，电源零线需接电机星点。
七、简单的故障排除法
1、工作时电机声音不正常，转速失调。
（1）查电机接线盒内接法是否符合Y型，△型接法。
2、控制仪经接线无误后，通电没有输出电压，可能是运输过程中震动较大，引
起内部线路断线、掉线等情况，可直接与本厂联系。
八、售后服务
1、自购买日起一年内，由本厂提供免费维修服务。如用户自行打开机箱，不在
免费维修范围之内。如果需要技术支持，请与本厂联系，以得到我们良好的售
后服务。
2、保修方式为送修，即用户须将产品送到本厂维修。
3、超过保修期的产品，如果需要更换零部件，酌收零部件工本费。
4、一切人为损坏的不属于保修范围。
5、可控硅不属于保险范围
